東達機械為大家圖文講解網帶烘干機特點

1、東達機械告訴大家?guī)��?a href='http://www.mails.yshpk.cn' title='烘干機'>烘干機傳動結構特點：

網帶式烘干機的輸送機構由電機10通過鏈條12帶動驅動輪13驅動鏈輪帶動鏈條15運動，不銹鋼網帶固定在鏈條內側的鏈板上同時運動，網帶與網帶由彈簧鋼絲串聯，形成一個網帶間的聯結軸，由于網帶連接在內鏈板上，因此整個輸送網帶不受拉力。

2、下面由我們東達機械設計的卸料裝置為防形浮動結構，看似簡單，實為巧妙，它能較好地將物料卸下并送至皮帶輸送機。

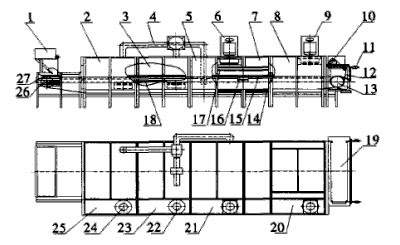

帶式烘干機的結構簡圖如下顯示：

1、喂料裝置 2、第1烘干室 3、第2烘干室 4、風道 5、第3烘干室 6、9、22、24風機 7、過渡室 8、冷卻室 10、電機減速機（調速電機） 11、平衡錘 12、傳動鏈條 13、驅動鏈輪 14、保溫層 15、鏈條輸送帶（見下圖） 16、道軌 17、18、熱交換室 26、從動鏈輪 27、料倉底板

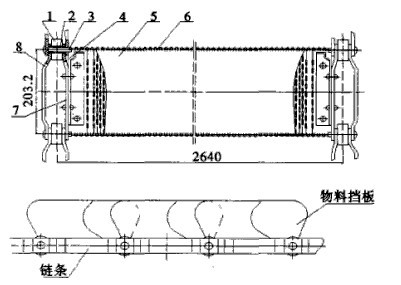

帶式烘干機中的輸送帶結構如下圖所顯示：

1、鏈板滾子 2、軸套 3、銷軸 4、物料擋板 5、輸送網帶（不銹鋼孔板制成） 6、彈簧鋼絲穿條 7、內鏈板 8、外鏈板

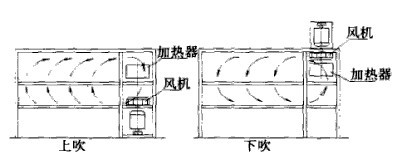

帶式烘干機烘干室空氣氣流方向示意圖如下：

3、網帶與內鏈板之間裝有擋板，擋板固定在內鏈板上，隨著鏈板一起運動，物料裝在左右擋板之間，因此不至于流散。我們?cè)谠O(shè)計中選用了電磁調速電機，可以比較好地調節物料運動的速度，還可以適應其他物料的速度要求。

4、我們?cè)O(shè)計的進蒸汽的閥門是可調的，烘干機的烘干室內裝有測溫計，溫度直接傳輸?shù)诫娔X中，由電腦控制蒸汽閥門，所以熱換器的溫度可以非常好地控制，從而保證了送至烘干室的熱空氣溫度。
