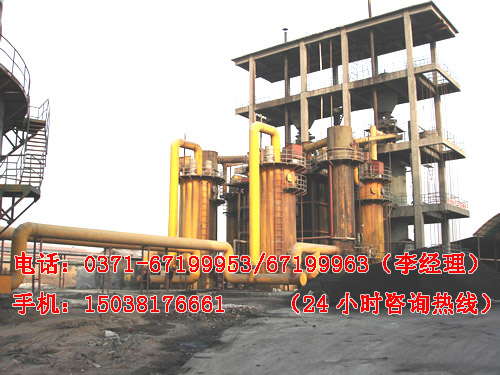

兩段煤氣發生爐
一、兩段煤氣發生爐原理：
兩段式煤氣發生爐分上段和下段煤氣出口,首先煤從爐頂煤倉經兩組下煤閥進入爐內,煤在干餾段經過充分的干燥和干餾,逐漸形成半焦,進入氣化段,熾熱的半焦在氣化段與爐底鼓入的氣化劑充分反應,經過爐內還原層、氧化層進行汽化,由爐柵驅動從灰盆自動排出灰渣,煤在干餾的過程中,將揮發分析出生成上段干餾煤氣,約占總煤氣量的40%,其熱值較高(7400KJ/NM ),溫度較底(120℃),并含有大量的焦油.這種焦油為低溫干餾產物,其流動性較好,可采用靜電除塵器捕集起來,作為化工原料和燃料.在氣化段,熾熱的半焦和汽化劑經過氧化、還原等一系列化學反應生成的煤氣,稱為下段煤氣，約占總煤氣量的60%,其熱值相對較低(6000KJ/NM ),溫度較高(450℃)，因煤在干餾段低溫干餾時間充足,進入氣化段的煤已變成半焦,因而生成的煤氣基本不含焦油。
氣經旋風除塵器、風冷器等設備進行除塵降溫進入間冷器，與上段煤氣匯合進入電捕輕油器得到進一步凈化，保證了凈化煤氣的質量，滿足了用戶生產的需要。
二、兩段煤氣發生爐特點：
（1）底部煤氣由36個耐火通道提取，并有6個底部煤氣調節閥來調節整個爐膛面的燃燒平衡。
（2）底部煤氣另設一路中心管提取，其作用為：
a、與周邊36個耐火通道共同組成干餾加熱空間，形成內、外兩層環形圈輻射熱源。
b、與周邊36個耐火通道共同組成膛斷面燃燒平衡系統，避免了國內兩段爐燃燒中心黑洞問題，能很方便的調節爐膛燃燒情況。
（3）采用高灰盆水封，高氣化壓力運行，發生爐氣化程度高，產氣量大。
（4）爐柵驅動除灰及下煤采用液壓系統，實現自動控制。
（5）水夾套為壓力容器，使用壽命非常長,自產蒸汽滿足生產需要。
三、兩段煤氣發生爐技術參數：
|
型號 |
CG3Q2.0-1 |
CG3Q2.6-1 |
CG3Q3.0-1 |
CG3Q3.2-1 |
CG3Q3.4-1 |
|
爐膛內徑 |
2000 |
2600 |
3000 |
3200 |
3400 |
|
爐膛截面積 |
3.14 |
5.31 |
7.07 |
8.04 |
9.08 |
|
水套受熱面積 |
11.69 |
15.19 |
17.53 |
18.7 |
19.87 |
|
適用煤種 |
不粘結或弱粘結無煙煤、煤質應負荷GB9143常壓固定床煤氣發生爐用煤質量標準 |
||||
|
煤的粒度 |
20-40 25-50 30-60 |
||||
|
耗煤量 |
800-900 |
1200-1500 |
2000-2200 |
2200-2600 |
2500-2800 |
|
空氣消耗量 |
2.0-2.5 |
2.0-2.5 |
2.0-2.5 |
2.0-2.5 |
2.0-2.5 |
|
蒸汽消耗量 |
0.3-0.5 |
||||
|
煤氣產量 |
2500-2800 |
4000-5000 |
5500-3800 |
6300-7500 |
700-8800 |
|
煤氣熱值 |
6060-6270 |
||||
|
煤氣出口壓力 |
1.0-1.2 |
2.2-3.0 |
2.2-3.0 |
3.0-3.5 |
3.0-3.5 |
|
煤氣出口溫度 |
80-120 |
80-120 |
80-120 |
80-120 |
80-120 |
|
最大爐底鼓風機壓力 |
6.0 |
6.0 |
6.5 |
7.0 |
7.5 |
|
飽和溫度 |
50-65 |
||||
|
探火孔氣封壓力 |
0.25 |
||||
|
水套蒸汽產量 |
300 |
450 |
500 |
550 |
550 |
|
水套蒸汽壓力 |
0.07 |
||||
|
加煤方式 |
自動 |
||||
|
加煤機驅動裝置 |
液壓驅動 |
||||
|
灰盤轉速 |
2.97 |
1.7 |
1.5 |
1.5 |
1..5 |
|
液壓站功率 |
7.5*2 |
7.5*2 |
11*2 |
11*2 |
11*2 |
|
排渣形式 |
濕式 自動排渣 |
||||
|
煤氣出口直徑 |
DN350 |
DN400 |
DN400 |
DN500 |
DN400 |
