沙石烘干機
東達烘干機廠家 2011-03-03
（東達導讀）：河沙烘干設備廣泛用于建材,冶金、選礦、化工、水泥等行業,主要用于礦渣、石灰石、粘土、河沙、等濕性大、比重大的的物料.礦渣烘干機生產線,主要由回轉筒體、引風設備、高速打散設備、揚料板,自清掃裝置、傳動裝置,輸送設備、熱風設備、減速機、支撐裝置及密封裝置等部件組成.全套烘干設備設計合理,制作精良,性能穩定、工藝先進、產量高,能耗低,占地面積小、機械化程度高等優點.

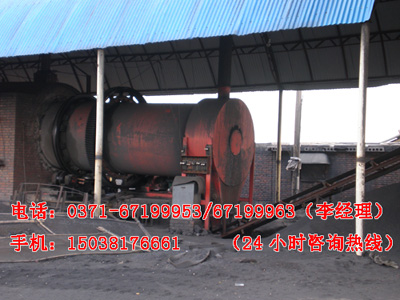

本現場設備是河北——唐山用戶在本公司購買的沙石烘干機使用現場。
一、沙石烘干機產品特點：
是烘干機設備操作簡單可靠,防塵密封性能良好,維修方便,是理想的烘干設備.該機主要由回轉體、揚料板、轉動裝置、支撐裝置及密封圈等部件組成.具有結構合理、制作精良、產量高、能耗低、運轉方便等特點.
二、沙石烘干機工作原理：
烘干機的熱源來自燃燒裝置,本烘干機采用順流式加熱方式.因此需要烘干的物料,從進料箱、進料溜進入筒體,即被螺旋抄板推向后.由于烘干機傾斜放置,物料一方面在重力和回轉作用下流向后端,另一方面物料被抄板反復抄起,帶至上端再不斷地揚撒下來,使物料在筒內形成均勻的幕簾,充分與筒內的熱氣流進行熱交換,由于物料反復揚撒,所含的水分逐漸被烘干,從而達到烘干的目的。
三、沙石烘干機技術參數：
|
產品規格
|
生產能力（T/H）
|
主電機
|
主減速機
|
重量（T）
|
||
|
功率（KW）
|
型號
|
型號
|
速比
|
|||
|
Φ1.2×10m
|
2.5
|
7.5
|
Y160M-R3
|
ZL50-16-I
|
13.5
|
|
|
Φ1.5×12m
|
3.3-4.9
|
10
|
Y160L-6-B3
|
JZQ500-Ⅲ-2F
|
18.9
|
|
|
Φ1.5×15m
|
4-6
|
18.5
|
Y200L1-6
|
JZQ500-Ⅲ-2F
|
21
|
|
|
Φ1.8×12m
|
4-6
|
11
|
Y160L-6
|
ZQ50-16Ⅱ-2
|
16.46
|
22.83
|
|
Φ2.2×12m
|
7-12
|
18.5
|
Y200L7-6
|
JZQ650-Ⅲ
|
31.5
|
37.6
|
|
Φ2.2×14m
|
7-12
|
18.5
|
Y200L7-6
|
JZQ650-Ⅲ
|
31.5
|
40
|
|
Φ2.2×16m
|
12
|
30
|
Y225M-6
|
JZQ750-Ⅲ
|
31.5
|
45
|
|
Φ2.4×14m
|
12
|
30
|
Y250M-6
|
JZQ750-Ⅲ
|
31.5
|
51
|
|
Φ2.4×18m
|
10-13
|
37
|
Y250M-6
|
ZL85-13-I
|
27.16
|
54
|
|
Φ2.4×20m
|
10-14
|
37
|
Y250N-6
|
ZL85-13-I
|
27.16
|
54.14
|
|
Φ3×20m
|
25
|
55
|
Y250M-4
|
ZL100-16-I
|
41.52
|
78
|
|
Φ3×25m
|
32-36
|
75
|
YR280M-4
|
ZL100-16-I
|
41.52
|
104.9
|
沙石烘干機以上參數如有更新，恕不另行通知。正文來源：www.mails.yshpk.cn，轉載請注明出處。
